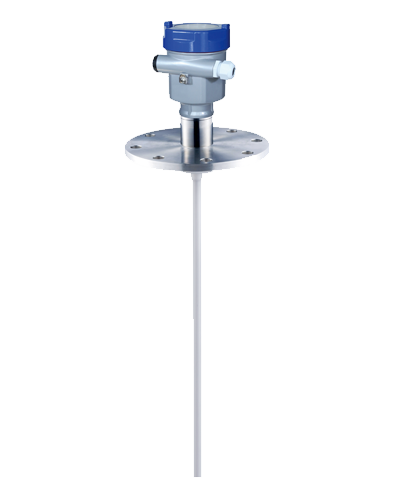

特 征: 全四氟密封天线,耐强酸碱腐蚀。
应 用: 量程较短的酸碱罐体。
最大量程: 6m
测量精度: ±10mm
过程连接: PTFE法兰
探测组件材料: PTFE
钢棒直径: Φ10mm
过程温度: (-40~150)℃
过程压力: (-0.1~1.6)MPa
信号输出: (4~20)mA/HART
电 源: 两线制/四线制
详细介绍:
GDGW52
许可证
P 标准型(非防爆)
I 本安型(Ex ia ⅡC T1~T6 Ga)
G 本安+隔爆型(Ex d ia [ia Ga] ⅡC T1~T6 Gb)
探测组件型式/材料
A 棒式/PTFE
过程连接/材料
GP 法兰 DN50 PN1.6 不锈钢316L(GB/T9119-2000)
NP 法兰 DN80 PN1.6 不锈钢316L(GB/T9119-2000)
EP 法兰 DN100 PN1.6 不锈钢316L(GB/T9119-2000)
FP 法兰 DN150 PN1.6 不锈钢316L(GB/T9119-2000)
YP 特殊制定
过程温度
A (-40~150)℃
电子组件
B (4~20)mA/HART两线制(单腔)
C (4~20)mA/(22.8~26.4)V DC /HART四线制(两腔)
D (198~242)V AC/HART四线制(两腔)
E (4~20)mA/(22.8~26.4)V DC /HART两线制(两腔)
外壳/防护等级
B 塑料PBT/IP66
A 铝ADC12/IP67
G 不锈钢316L/IP67
D 铝两腔ADC12/IP67
H 不锈钢两腔316L/IP67
※见注1
电缆进线
M M20x1.5
N ½NPT
现场显示/编程
A 带
X 不带
缆(棒)长
4位数字(单位:mm)
注:
1. 本安型仪表(Ex ia ⅡC T1~T6 Ga)仅限用“B”电子组件;“A、G 、D、H”型外壳。
2. 本安+隔爆型仪表(Ex d ia [ia Ga] ⅡC T1~T6 Gb)仅限用“C、D、E”电子组件;“D、H”型外壳。
3. 标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.
警告:
1.本安+隔爆型仪表,隔爆腔严禁带电开盖;
2.产品外壳的非金属部件潜在静电电荷,防止摩擦与冲击引起的点燃危险;安装及使用时严禁与液体介质接触;清洁时请用湿布擦试。
3.外壳含铝ADC12或塑料PBT时,防止冲击或摩擦引起点燃危险。
4.检修时,产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
