GDGW54

GDGW54

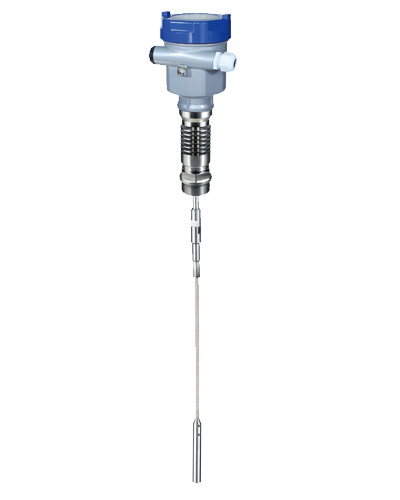

特  征:   带散热的导波雷达天线。
应  用:   液体测量,高温高压工况,复杂过程条件。
最大量程:   缆:30m/棒:6m
测量精度:   ±10mm
过程连接:   G1½ / 1½NPT
探测组件材料: 不锈钢316L
/棒直径:   Φ4mmΦ6mm/Φ10mm
过程温度:    -40200
过程压力:    -0.14.0MPa
信号输出:    420mA/HART
电  源:        两线制/四线制

详细介绍:
GDGW54
许可证
P
标准型(非防爆)
I
本安型(Ex ia C T1T6 Ga
G
本安+隔爆型(Ex d ia [ia Ga] C T1T6 Gb
探测组件型式/材料
A
缆式/不锈钢316L/PTFE
B
棒式/不锈钢316L/PTFE
C
加长PP/缆式/不锈钢316L
D
加长PP/棒式/不锈钢316L
E
加长PTFE/缆式/不锈钢316L
F
加长PTFE/棒式/不锈钢316L
X
特殊定制
过程连接
GP
螺纹 G1½
NP
螺纹 1½NPT
YP
特殊制定
密封/过程温度
A       Viton
-30200
B      Kalrez
-40200
电子组件
B
420mA/HART两线制(单腔)
C
420mA/22.826.4V DC /HART四线制(两腔)
D
198242V AC/HART四线制(两腔)
E
420mA/22.826.4V DC /HART两线制(两腔)
外壳/防护等级
B
塑料PBT/IP66
A
ADC12/IP67
G
不锈钢316L/IP67
D
铝两腔ADC12/IP67
H
不锈钢两腔316L/IP67
※见注1
电缆进线
M      M20x1.5
N      ½NPT
现场显示/编程
A

X
不带
缆(棒)长
   5
位数字(单位:mm
注:
1.
本安型仪表(Ex ia C T1T6 Ga)仅限用“B”电子组件;“AG DH”型外壳。
2.
本安+隔爆型仪表(Ex d ia [ia Ga] C T1T6 Gb)仅限用“CDE”电子组件;“DH”型外壳。
3.
标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

警告:
1.
本安+隔爆型仪表,隔爆腔严禁带电开盖;
2.
产品外壳的非金属部件潜在静电电荷,防止摩擦与冲击引起的点燃危险;安装及使用时严禁与液体介质接触;清洁时请用湿布擦试。
3.
外壳含铝ADC12或塑料PBT时,防止冲击或摩擦引起点燃危险。
4.
检修时,产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
