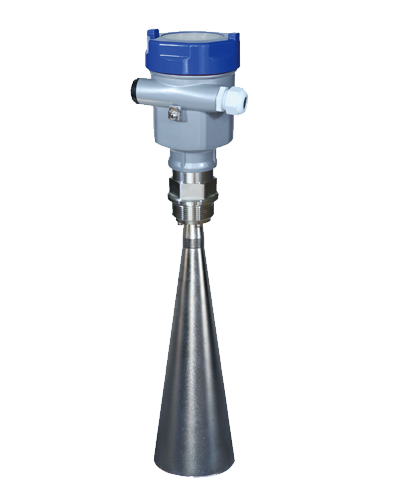

GDRD58



GDRD58

特  征: 抗结露、结晶、挂料、粉尘,波束集中。克服6G雷达天线,易堵、尺寸大、发射角大、测量不准确、测量距离短等缺点。
应  用: 散装物位测量的不错选择,适用于水泥、电力、钢铁行业中大量程、高粉尘、高温、低介电常数介质的测量。
最大量程: 70m
测量精度: ±15mm
天线材料: (T型)不锈钢316L喇叭/PTFE振子
      (W型)不锈钢316L/PTFE振子
天线结构: (T型)尖锥形振子,防凝结物差
      (W型)抛物面天线,4度开角
过程温度: (T型)(-40200°C
      (W型)(-40200°C
过程压力: (T型)(-0.14MPa
      (W型)(-0.14MPa
频率范围:  26GHz
信号输出: (420mA/HART
电  源: 两线制/四线制

详细介绍:
GDRD58
许可证
P
标准型(非防爆)
I
本安型(Ex ia C T1T6 Ga
G
本安+隔爆型(Ex d ia [ia Ga] C T1T6 Gb
天线型式/材料
B
T型)喇叭天线Φ48mm/不锈钢316L
C
T型)喇叭天线Φ78mm/不锈钢316L
H
T型)喇叭天线Φ98mm/不锈钢316L
J
T型)喇叭天线Φ123mm/不锈钢316L
Q
W型)抛物面天线Φ195mm/不锈钢316L
R
W型)抛物面天线Φ246mm/不锈钢316L
X
特殊定制
过程连接/材料
GP
H)螺纹 G1½ /不锈钢316L
GA
H)螺纹 1½ NPT/不锈钢316L
GB
G)螺纹G1½/PP
GC
J)螺纹 G1½/不锈钢316L/温度(-60250)℃
GE
I)螺纹 G1½/不锈钢316L(带吹扫)
GX
特殊定制
密封/过程温度
2      Viton
-60150)℃
3      Kalrez
-60250)℃
电子组件
B
420mA/HART两线制(单腔)
C
420mA/22.826.4V DC /HART四线制(两腔)
D
198242V AC/HART四线制(两腔)
E
420mA/22.826.4V DC /HART两线制(两腔)
外壳/防护等级
B
塑料PBT/IP66
A
ADC12/IP67
G
不锈钢316L/IP67
D
铝两腔ADC12/IP67
H
不锈钢两腔316L/IP67
※见注1
电缆进线
M     M20x1.5
N     ½NPT
现场显示/编程
A

X
不带

 注:
1.
本安型仪表(Ex ia C T1T6 Ga)仅限用“B”电子组件;“AG DH”型外壳。
2.
本安+隔爆型仪表(Ex d ia [ia Ga] C T1T6 Gb)仅限用“CDE”电子组件;“DH”型外壳。
3.
标配法兰大小参照GB/T9119-2000 PN1.6MPa尺寸,厚度为15.

警告:
1.
本安+隔爆型仪表,隔爆腔严禁带电开盖;
2.
产品外壳的非金属部件潜在静电电荷,防止摩擦与冲击引起的点燃危险;安装及使用时严禁与液体介质接触;清洁时请用湿布擦试。
3.
外壳含铝ADC12或塑料PBT时,防止冲击或摩擦引起点燃危险。
4.
检修时,产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
