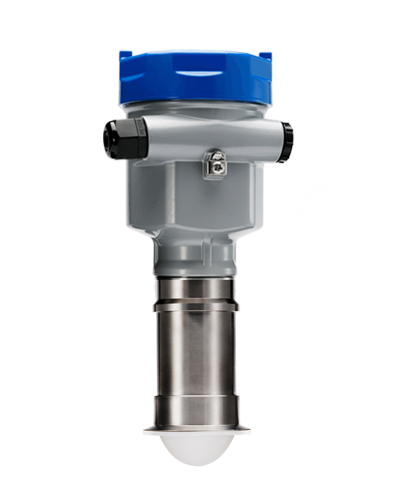

GDRD85
特 征： 卫生型接口、卡盘安装
应 用： 卡盘接口的容器
量程范围： 0～30m
测量精度： ±2mm
天线材料： 不锈钢316L /PTFE
过程温度： （-40～130）℃
过程压力： （-0.1～1.0）MPa
频率范围： 80GHz
信号输出： 4～20mA/HART
RS485/MODBUS协议
电 源： 两线制单腔（4～20）mA （12～30）VDC 标准型
（12～30）VDC 本安型
四线制单腔（RS485） （9～27）VDC 标准型
（24±10%）VDC 本安型
四线制两腔（4～20）mA （18～25）VDC 标准型
四线制两腔（4～20）mA 24 VDC 标准型
详细介绍：
GDRD85
许可证形式
P 标准型（非防爆）
I 本安型（Ex ia ⅡC T2～T6 Ga）
G 本安+隔爆型（Ex d ia [ia Ga] ⅡC T2～T6 Gb）
※见注1
天线型式
KW （-40～130）℃ （-0.1～1.0）MPa 透镜直径50mm
KQ （-40～130）℃ （-0.1～1.0）MPa 透镜直径80mm
透镜材料
A PTFE （-40～200）℃
安装方式
KA 卡盘2″ PN16 （外径64mm） ISO2852 DIN32676
KB 卡盘3½” PN16 （外径106mm） ISO2852 DIN32676
过程密封
X 无
电子组件
B （4～20）mA/HART 两线制（单腔）
R RS485/MODBUS协议（单腔）
E （4～20）mA/（18～25）VDC/HART 两线制（两腔）
C （4～20）mA/24 VDC/HART 四线制（两腔）
D （4～20）mA/220 VDC/HART 四线制（两腔）
S （4～20）mA/HART 两线制（两腔）
X 特殊定制（非防爆）
※见注1
外壳/防护等级
B 塑料PBT/IP66
A 铝ADC12/IP67
G 不锈钢316L/IP67
D 铝两腔ADC12/IP67
H 不锈钢两腔316L/IP67
※见注1
电缆进线
M M20x1.5
N ½NPT
显示/编程
A 编程器带蓝牙
B 编程器无蓝牙
C 远程显示带蓝牙
D 远程显示无蓝牙
X 无
※见注2
注：
1. 本安型仪表（Ex ia ⅡC T2～T6 Ga）仅限用“B、R”电子组件；“A、B、G 、D、H”型外壳。
本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）仅限用“C、E”电子组件；“D、H”型外壳。
2. 本安+隔爆型仪表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）显示/编程仅限用“A、B、X”型。
警告：
1.本安+隔爆型仪表，隔爆腔严禁带电开盖；
2.产品外壳的非金属部件潜在静电电荷，防止摩擦与冲击引起的点燃危险；安装及使用时严禁与液体介质接触；清洁时请用湿布擦试。
3.外壳含铝ADC12或塑料PBT时，防止冲击或摩擦引起点燃危险。
4.检修时，产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
