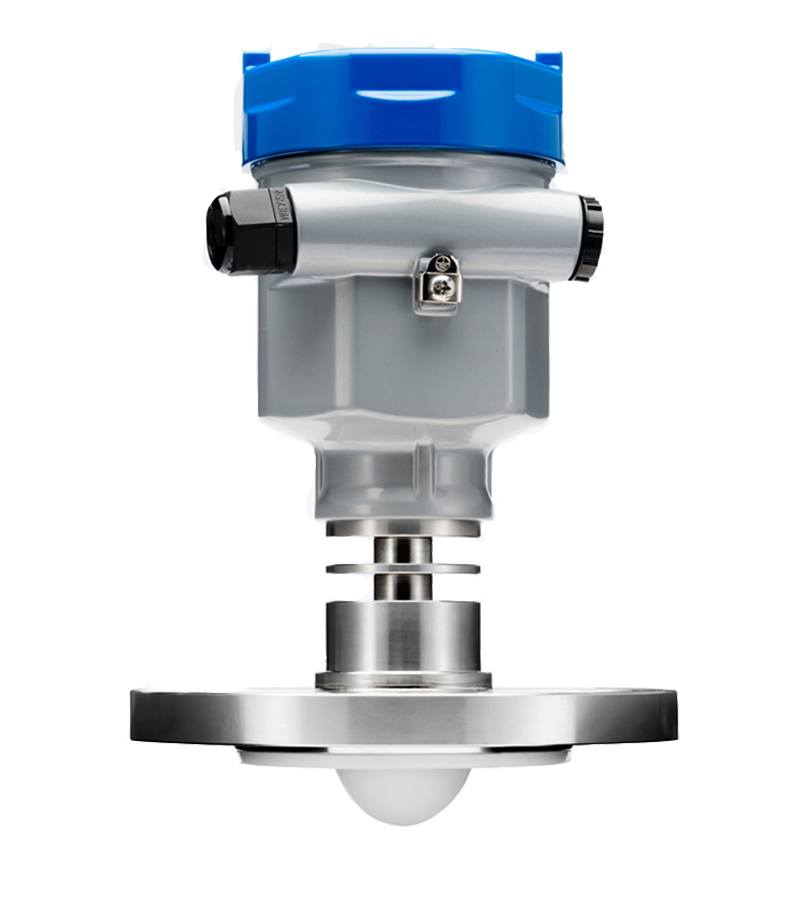

GDRD82

GDRD82

特  征: 法兰一体天线(专利号:ZL201821928173XZL2021203547330
应  用: 高温、高压、强腐蚀液体

量程范围:  030m
测量精度:  ±2mm
天线材料: 不锈钢316L/PTFE膜片
过程温度: -40150)

-40200)
过程压力: -0.12.5)MPa
频率范围:   80GHz
信号输出:  420mA/HART
                     RS485/MODBUS
协议
电  源:   两线制单腔(420)mA  1230VDC      标准型
                      (1230VDC       本安型

四线制单腔(RS485    927VDC        标准型

24±10%VDC   本安型

四线制两腔(420)mA   1825VDC      标准型

四线制两腔(420)mA      24VDC                  标准型

详细介绍:
GDRD82
许可证形式
P  标准型(非防爆)

I       本安型(Ex ia C T2T6 Ga

G     本安+隔爆型(Ex d ia [ia Ga] C T2T6 Gb

※见注1
天线型式
DS      -40150)℃   -0.12.5MPa   透镜直径50mm   单片散热

DQ      -40200)℃
-0.12.5MPa   透镜直径50mm   多片散热
ES       -40150)℃
-0.12.5MPa   透镜直径80mm   单片散热
EQ      -40200)℃   -0.12.5MPa   透镜直径80mm   多片散热
透镜材料
A       PTFE    -40200)℃

安装方式
FA        DN50   PN16 GB/T9119-2000  不锈钢316L
FB      法兰  DN80   PN16 GB/T9119-2000  不锈钢316L
FC      法兰  DN100  PN16 GB/T9119-2000  不锈钢316L
FD      法兰  DN125  PN16 GB/T9119-2000  不锈钢316L
FE      法兰  DN150  PN16 GB/T9119-2000  不锈钢316L
FX      特殊定制(非防爆
※见注3
过程密封
X
电子组件
B
420)mA/HART  两线制(单腔)
R       RS485/MODBUS
协议(单腔)
E
420)mA/1825)VDC/HART
线制(两腔)
C
420)mA/24 VDC/HART  四线制(两腔)
D
420)mA/220 VDC/HART  四线制(两腔)
S
420)mA/HART  两线制(两腔)
X
特殊定制(非防爆)
※见注1
外壳/防护等级
B
塑料PBT/IP66
A
ADC12/IP67
G
不锈钢316L/IP67
D
铝两腔ADC12/IP67
H
不锈钢两腔316L/IP67
※见注1
电缆进线
M       M20x1.5
N
½NPT
显示/编程
A
编程器带蓝牙
B
编程器无蓝牙
C
远程显示带蓝牙
D
远程显示无蓝牙
X

※见注2

 注:
1. 本安型仪表(Ex ia C T2T6 Ga)仅限用“BR”电子组件;“ABG DH”型外壳。

    本安+隔爆型仪表(Ex d ia [ia Ga] C T2T6 Gb)仅限用“ABX”型。

2. 本安+隔爆型仪表(Ex d ia [ia Ga] C T2T6 Gb)显示/编程仅限用“CE”电子组件;“DH”型外壳。

3.透镜直径50mm,法兰直径最小DN50,最大DN100;透镜直径80mm,法兰直径最小DN80,最大DN150


警告:
1.
本安+隔爆型仪表,隔爆腔严禁带电开盖;
2.
产品外壳的非金属部件潜在静电电荷,防止摩擦与冲击引起的点燃危险;
安装及使用时严禁与液体介质接触;清洁时请用湿布擦试。
3.
外壳含铝ADC12或塑料PBT时,防止冲击或摩擦引起点燃危险。
4.
检修时,产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
