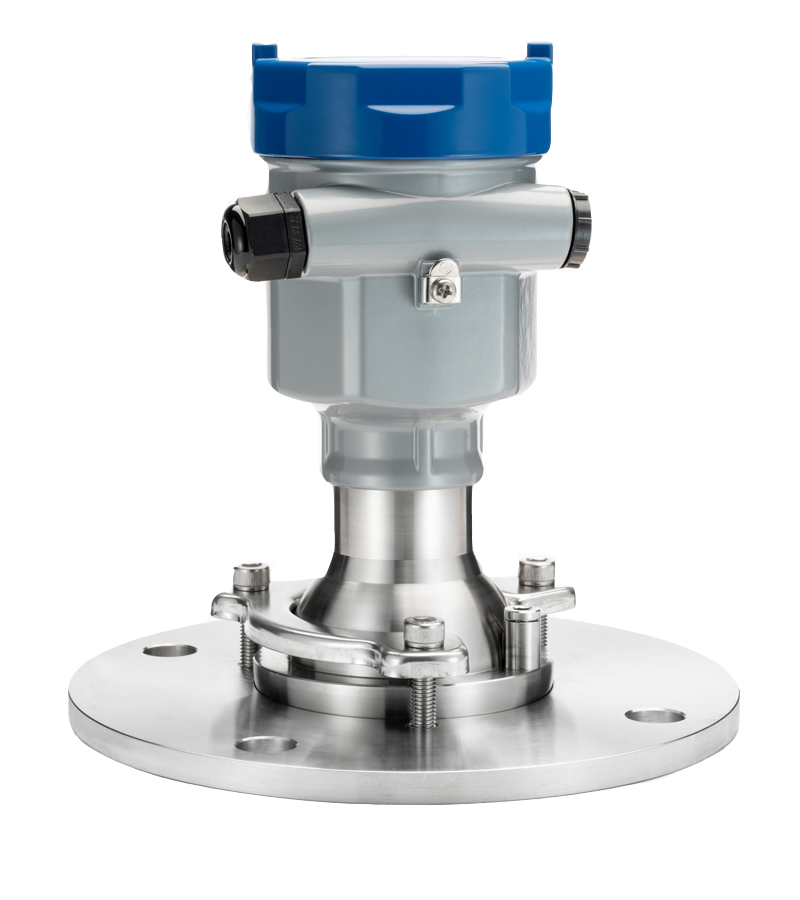

GDRD87

GDRD87
   征:  专利天线(专利号:ZL2018113928755),大量程,带吹扫接口,万向、螺纹、吊架安装
   用:  强粉尘场合的固体测量


量程范围:  0120m
测量精度:  ±5mm
天线材料:  铝衬塑料、不锈钢316L /PP、不锈钢316L /FEP、不锈钢316L /PTFE
过程温度: -40110)℃
        (-40130)℃
        (-40200)℃
过程压力:  常压

-0.10.3MPa
频率范围:  80GHz
信号输出:  420mA/HART
         RS485/MODBUS
协议
电  源:  两线制单腔(420mA   1230VDC  标准型
                          (1230VDC  本安型

四线制单腔(RS485)    (927VDC   标准型
                          (24±10%VDC  本安型

四线制两腔(420mA  1825VDC  标准型

四线制两腔(420mA   24 VDC      标准型
详细介绍:
GDRD87
许可证形式
P
标准型(非防爆)
I
本安型(Ex ia C T2T6 Ga
G
本安+隔爆型(Ex d ia [ia Ga] C T2T6 Gb
※见注1
天线型式
MW
-40110)℃     常压      铝衬塑料     万向节(max10°)
NW
-40130)℃     常压      不锈钢316L    万向节(max10°)
RW
-40200)℃     常压      不锈钢316L    万向节(max10°) 带散热
HG
-40110)℃     常压      铝衬塑料      螺纹M94X2
JG
-40130)℃ (-0.10.3MPa  不锈钢316L    螺纹M94X2
LG
-40200)℃ -0.10.3MPa  不锈钢316L    螺纹M94X2   带散热
※见注3
透镜材料
A  PTFE
-40200)℃
C  PEEK
-40200)℃
※见注4
安装方式
FC
法兰  DN100  PN16  GB/T9119-2000  不锈钢316L
FD
法兰  DN125  PN16  GB/T9119-2000  不锈钢316L
FE
法兰  DN150  PN16  GB/T9119-2000  不锈钢316L
FX
非标准法兰
GD
吊架
※见注5
过程密封
A  FKM
-40200)℃
※见注6
电子组件
420mA/HART  两线制(单腔)
R  RS485/MODBUS
协议(单腔)
420mA/1825VDC/HART 两线制(两腔)
420mA/24 VDC/HART  四线制(两腔)
420mA/220 VDC/HART  四线制(两腔)
420mA/HART  两线制(两腔)
特殊定制(非防爆)
※见注1
外壳/防护等级
B
塑料PBT/IP66
A
ADC12/IP67
G
不锈钢316L/IP67
D
铝两腔ADC12/IP67
H
不锈钢两腔316L/IP67
※见注1
电缆进线
M  M20x1.5
N
½NPT
显示/编程
A
编程器带蓝牙
B
编程器无蓝牙
C
远程显示带蓝牙
D
远程显示无蓝牙
X

※见注2

注:
1.
本安型仪表(Ex ia C T2T6)仅限用“BR”型电子组件;“ABGDH”型外壳。

本安+隔爆型仪表(Ex d ia [ia Ga] C T2T6 Gb)仅限用“CE”型电子组件;“DH”型外壳。
2.
本安+隔爆型仪表(Ex d ia [ia Ga] C T2T6 Gb)显示/编程仅限用“ABX”型。
3.
透镜材料选“C”型,天线形式不可选“MWHG”型。
4.
法兰厚度均为10mm,安装方式“GD”只适用天线形式“HG”型。
5.
仪表可带吹扫,接口螺纹G1/8。吹扫气源压力、流量见下表:



单位(Kg/cm3

推荐压力

1

最大压力

2



压力(Kg/cm3

流量(m3/h

0.5

3

1

4

1.5

4.5

2

5



警告:
1.
本安+隔爆型仪表,隔爆腔严禁带电开盖;
2.
产品外壳的非金属部件潜在静电电荷,防止摩擦与冲击引起的点燃危险;安装及使用时严禁与液体介质接触;清洁时请用湿布擦试。
3.
外壳含铝ADC12或塑料PBT时,防止冲击或摩擦引起点燃危险。
4.
检修时,产品外壳及天线的非金属部件应避免摩擦引起点燃危险。
