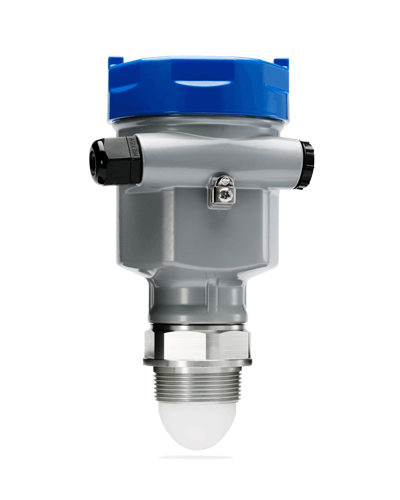

GDRD83
特 征: 螺纹安装,专利天线(专利号:ZL2019206645889;ZL2019201047751;ZL2021203666236; ZL2019215988587)
应 用: 强腐蚀液体、小罐
量程范围: 0~10m
0~30m
0~120m
测量精度: ±2mm
±5mm
天线材料: 不锈钢316L +PTFE/PFA
过程温度: (-40~130)℃
(-40~200)℃
过程压力: (-0.1~0.1)MPa(适合强腐蚀液体)
(-0.1~2.5)MPa(适合高压液体)
频率范围: 80GHz
信号输出: 4~20mA/HART
RS485/MODBUS协议
电 源: 两线制单腔(4~20)mA (12~30)VDC 标准型
(12~30)VDC 本安型
四线制单腔(RS485) (9~27)VDC 标准型
(24±10%)VDC 本安型
四线制两腔(4~20)mA (18~25)VDC 标准型
四线制两腔(4~20)mA 24VDC 标准型
详细介绍:
GDRD83
许可证形式
P 标准型(非防爆)
I 本安型(Ex ia ⅡC T2~T6 Ga)
G 本安+隔爆型(Ex d ia [ia Ga] ⅡC T2~T6 Gb)
※见注1
天线型式
AM (-40~130)℃ (-0.1~2.5)MPa 透镜直径21mm 螺纹¾”
FP (-40~130)℃ (-0.1~0.1)MPa 透镜直径43mm 螺纹1½”
FM (-40~130)℃ (-0.1~2.5)MPa 透镜直径43mm 螺纹1½”
FT (-40~200)℃ (-0.1~2.5)MPa 透镜直径43mm 螺纹1½” 带散热
GP (-40~130)℃ (-0.1~0.1)MPa 透镜直径76mm 螺纹3″
GM (-40~130)℃ (-0.1~2.5)MPa 透镜直径65mm 螺纹3″
GT (-40~200)℃ (-0.1~2.5)MPa 透镜直径65mm 螺纹3″ 带散热
※见注3
透镜材料
A 不锈钢316L+ PTFE (-40~200)℃ )
B PFA (-40~130)℃ )
※见注4
安装方式
GP G型螺纹
NP NPT螺纹
MP 螺纹M80X3
※见注5
过程密封
A FKM
X 无
※见注6
电子组件
B (4~20)mA/HART 两线制(单腔)
R RS485/MODBUS协议(单腔)
E (4~20)mA/(18~25)VDC/HART 两线制(两腔)
C (4~20)mA/24 VDC/HART 四线制(两腔)
D (4~20)mA/220 VDC/HART 四线制(两腔)
S (4~20)mA/HART 两线制(两腔)
X 特殊定制(非防爆)
※见注1
外壳/防护等级
B 塑料PBT/IP66
A 铝ADC12/IP67
G 不锈钢316L/IP67
D 铝两腔ADC12/IP67
H 不锈钢两腔316L/IP67
※见注1
电缆进线
M M20x1.5
N ½NPT
显示/编程
A 编程器带蓝牙
B 编程器无蓝牙
C 远程显示带蓝牙
D 远程显示无蓝牙
X 无
※见注2
注:
1. 本安型仪表(Ex ia ⅡC T2~T6 Ga)仅限用“B、R”电子组件;“A、B、G 、D、H”型外壳。
本安+隔爆型仪表(Ex d ia [ia Ga] ⅡC T2~T6 Gb)仅限用“C、E”电子组件;“D、H”型外壳。
2. 本安+隔爆型仪表(Ex d ia [ia Ga] ⅡC T2~T6 Gb)显示/编程仅限用“A、B、X”型。
3. 透镜直径21mm,仪表量程0~10m;透镜直径43mm,仪表量程0~30m;透镜直径76或65mm,仪表量程0~120。
4. 天线形式选“AM、FM、FT、GM、GT”型,透镜材料/螺纹只可选“A”型;天线形式选“FP、GP”型,透镜材料/螺纹只可选“B”型。
5. 螺纹为3″时,安装方式无NP型;螺纹M80X3,安装方式可选“MP”型。
6. 天线形式为” FP、GP”型,过程密封只可选“X”型。
警告:
1.本安+隔爆型仪表,隔爆腔严禁带电开盖;
2.产品外壳的非金属部件潜在静电电荷,防止摩擦与冲击引起的点燃危险;安装及使用时严禁与液体介质接触;清洁时请用湿布擦试。
3.外壳含铝ADC12或塑料PBT时,防止冲击或摩擦引起点燃危险。
4.检修时,产品外壳及天线的非金属部件应避免摩擦或撞击引起点燃危险。
